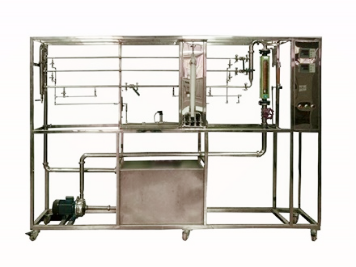

LGH-LL01型 流量計校核實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
（LGH-LL01A型 數字型流量計校核實驗裝置）
一、裝置特點
1.流量計校核實驗裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3.流量計校核實驗裝置整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4.整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5.實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。
6.實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。
7.整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8.流量計校核實驗裝置設計可360度觀察，實現全方位教學與實驗。
二、裝置功能
1.了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和主要特點。
2.掌握流量計的標定方法。
3.了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。
4.學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5.測定節流式流量計（孔板、文丘里）的流量標定曲線。
6.測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。
7.測定轉子流量計的流量標定曲線。
三、設計參數
1.孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa
2.文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa
3.轉子流量計流量：0.4~4m3/h。
4.渦輪流量計流量：0.1~10m3/h。
5.溫度：常溫。
四、公用設施
1.水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點
（安全地及信號地）。
3.實驗物料：清潔自來水，外配設備：無。
五、主要設備
1.LZB-40 水轉子流量計： 流量范圍 400～4000 L/h。
2.孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。
3.文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。
4.DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構 。
5.壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。
6.宇電AI501 流量數字顯示儀。
7.宇電AI501 溫度數字顯示儀。
8.宇電AI501 壓差數字顯示儀。
9.不銹鋼離心泵：功率 550W，*大流量 5.2m3/h。
10.水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11.管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
12.閥門：采用304不銹鋼閥和優質銅閥。
13.電器：接觸器、開關、漏電保護空氣開關。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
| LGH-LL01型 流量計校核實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 壓差 | 壓差傳感器 | 數字壓力儀表 | 無 | |
| 液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 渦輪流量 | 傳感器 | 數字流量儀表 | 手動閥控 | |
| LGH-LL01A型 數字型流量計校核實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 壓差 | 壓差傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 液體溫度 | PT100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 渦輪流量 | 傳感器 | 數字顯示儀表，精度：0.5%FS | 手動閥控 |
七、LGH-LL01A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
