電工實驗實訓室建設方案論證報告

一、論證小組成員
組長：
副組長：
成員：
二、實驗室現狀分析
目前我院電工實訓室在實驗樓422教室開展，現有訓室設備資源為實訓接線木板、普通大型教學桌椅，實訓工具是以木板操作為操作臺進行教學工具的購買。然而，在當前形式教育模式以及電工人員的培訓中，該實訓室資源早已經過時，首先，木板經過長期使用后，具有不可修復的傷痕，現目前國內教學早已不使用木板作為實訓操作平臺。其次實訓場地重在現場接線操作，人員現場操作和人員排列存在很大問題，同時也不滿足于當前的技能培訓操作考試使用條件，故此原教學大型實驗桌不適合電工場地的重復利用，建議資源優化使用，將其作為其他教學設備使用。
原實驗樓220電工教室內實驗裝置為電工實驗裝置操作臺，其實驗項目面向模擬電子技術類電工基礎理論、定律驗證性實驗實訓，與電工技術技能培訓、考核、實訓存在本質的區別，根本無法實現當前電工培訓的要求，其所存留的擴展模塊區域狹小，無法進行低壓電器的裝配，再加上當前社會類電工培訓主要針對低壓電器的控制，必須在操作板上進行主電路和控制電路的設計與連接操作，所輸入電源電壓為AC380V，并有良好的接地等保護措施，若在此規模上繼續擴展，一方面存在新設備使用受限，另一方面存在莫大的安全隱患。現目前該實驗場地均無法在其模塊上再進行低壓電器控制類電工實訓。原有電工模電類實訓室是模擬電子技術及電工基礎實訓的主要場地，針對模擬電子技術及電工、電路基礎實驗來說，其實驗室依然有它本身存在的價值。
三、實驗室建設的必要性
隨著科技的發展，機電設備安裝與維修行業在維修觀念、維修制度、維修質量、作業方式等方面都正發生著巨大變化，再加上科學技術日新月異，機電行業發展突飛猛進，各種新技術、新工藝、新材料、新設備不斷出現，多種先進技術相互滲透，機電產品使用的安全性、可靠性要求更高。例如電梯等機電產品越來越電子化、控制集成化，保養越來越復雜，特別是計算機技術、微電子技術的迅速發展，給機電行業、產業帶來了新的革命，技術落后，技能老化成為制約機電設備安裝與維修行業的一大阻力。只有通過專業生產性實習實訓基地建設，為行業發展提供更多更高要求的機電設備安裝、調試、保養、維修、管理和銷售的基礎性技能人才，并為學生、培訓學員今后的繼續學習和提升發展提供堅實的技術基礎，才能妥善的解決好上述問題。因此，加強本專業生產性實習實訓基地建設是區域支柱產業發展的迫切需要。
隨著學院不斷地發展，學院規模不斷地擴大，學生資源的不斷增多，使得學生對實訓資源的需求也不斷上漲，目前學院機電系機電一體化技術專業，工業機器人專業、電子信息工程系電子信息技術專業、應用電子技術專業、智能產品開發專業等專業進行電工實訓及電工培訓教學，所以對低壓電器控制類電工實訓室建設迫在眉睫。
由于本次實驗室建設以高標準電工人才培養基地和社會電工培訓及考點建設，故需要按照標準配套，建議建設32套以上教學設備，從而更好的滿足一人一套標配社會類考試，盡管如此，校內實訓以2人一套操作設備小班教學，依然存在教學設備的資源的緊缺。
四、實訓室需求分析
根據專業人才培養方案，該實驗室主要承擔機電一體化技術、工業機器人技術、機械設計與制造和機械制造與自動化專業的電工實訓、可編程控制器實訓、機電設備安裝與維修等專業課程的教學。并將承擔高標準電工人才培養基地和社會類電工培訓及考點建設。
根據各專業人才培養方案和2018年招生計劃，2018級機電一體化技術、工業機器人技術、機械設計與制造和機械制造與自動化四個專業在實訓室進行的實驗實訓教學共計812學時，具體情況如下。

序號	課程名稱	上課班級	課時數
1	電工實訓	機器18.1、2班	32
2	電工實訓	機電18.1、2班	64
3	電工實訓	機械18.1-4班	64
4	電工電子技術應用	機器18.1、2班	32
5	電工電子技術應用	機電18.1、2班	32
6	電工電子技術應用	機械18.1-4班	64
7	電工電子技術應用	自動18.1、2班	32
8	電工電子技術應用	數控18.1-10班	160
9	電工實訓	機器17.1班	36
10	電工實訓	機電17.1、2班	72
11	電工電子技術應用	機電17.1、2班	32
12	電工電子技術應用	數控17.1-6班	96
13	電工電子技術應用	機械17.1-4班	64
14	電工電子技術應用	模具17.1班	16
15	電工電子技術應用	機器17.1班	16
合計			812

五、設備預算費用

序號	名稱	數量	單價	金額(元)	備注
1	電工實訓桌	32臺	1400	44800
2	實訓屏	32件	3600	115200
3	無線智能實驗室管理考核系統	32臺	1200	38400
4	電工實訓組件（一）	32件	900	28800
5	電工實訓組件（二）	32件	900	28800
6	電工實訓組件（三）	32件	1200	38400
7	電工實訓考核組件（六）	32件	1100	35200
8	儀表照明實訓考核組件（一）	32件	900	28800
9	儀表照明實訓考核組件（二）	32件	900	28800
10	儀表照明實訓考核組件（三）	32件	1200	38400
11	儀表照明實訓考核組件（四）	32件	1200	38400
12	儀表照明實訓考核組件（五）	32件	1200	38400
13	儀表照明實訓考核組件（六）	32件	1200	38400
14	儀表照明實訓考核組件（七）	32件	1200	38400
15	PLC主機掛箱	32件	2600	83200
16	搶答器/音樂噴泉	32組	500	16000
17	裝配流水線/十字路口交通燈	32組	500	16000
18	水塔水位/天塔之光	32組	500	16000
19	自動送料裝車/四節傳送帶	32組	500	16000
20	多種液體混合裝置	32組	500	16000
21	自動售貨機	32組	500	16000
22	自控軋鋼機/郵件分揀機	32組	500	16000
23	機械手控制/自控成型機	32組	500	16000
24	加工中心	32組	800	25600
25	四層電梯	32件	800	25600
26	變頻器實訓掛箱	32件	1600	51200
27	電機導軌及光碼盤測速系統	32套	1000	32000
28	直流并勵電動機DC220V	32臺	600	19200
29	三相鼠籠電動機AC220V（Y）	32臺	700	22400
30	三相鼠籠電動機AC380V（Y/△）	32臺	850	27200
31	雙速異步電動機AC380V（△/YY）	32套	900	28800
32	工具	32套	150	4800
33	連接線	32套	100	3200
34	工業4.0仿真實訓軟件	32套	0	0	贈配
35	電氣控制仿真軟件	32套	0	0	贈配
36	電工職業資格考評軟件	32套	0	0	贈配
37	說明書	32套	0	0	贈配
38	電腦	32套	0	0	贈配
	合計		32200	1030400

六、建設方案
實驗操作臺每個設立分級開關，獨立控制每個操作臺，并于操作臺上提供兩孔及三孔插座，接線端子，操作盒等。具體設備、參數要求見附件。
附件：1.儀器設備概況

儀器設備名稱

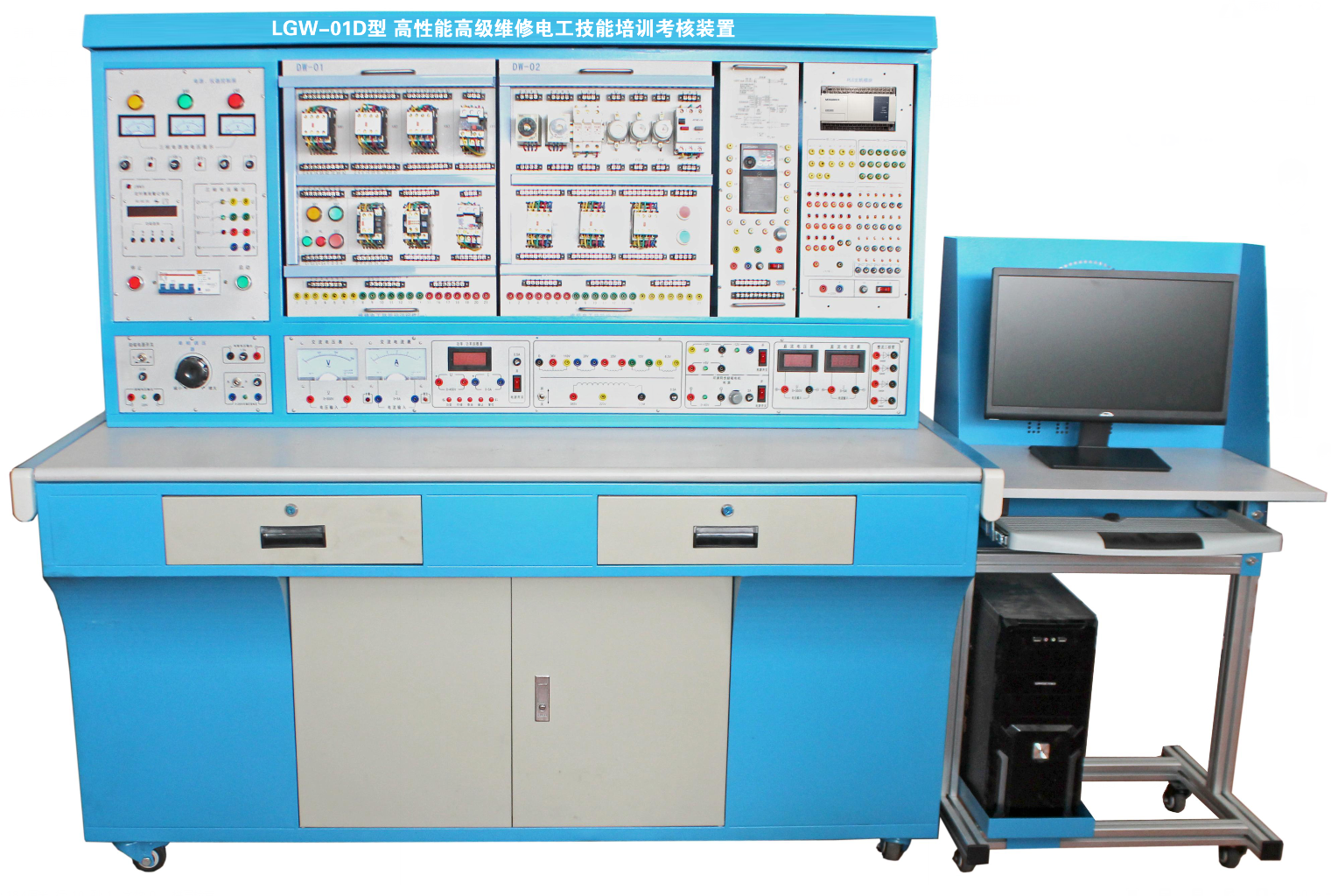

高性能高級電工技能培訓考核裝置

型號

LGW-01D型

儀器設備用途

教學、培訓

儀器設備生產廠名

北京智控理工偉業科教設備有限公司

參考單價（萬元）

3.22

數量（套）

總價（萬元）

103.04

儀器設備安放地點

電工實訓室

主要功能

（一）電氣控制及電機拖動實訓
電力拖動實訓內容
1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
6.自動順序控制電路
7.手動順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鈕聯鎖的三相異步電動機正反轉控制線路
11.接觸器聯鎖的三相異步電動機正反轉控制線路
12.雙重聯鎖的三相異步電動機正反轉控制線路
13.單向減壓啟動及反接制動控制線路
14.異步電動機反接制動控制電路
15.自動往返控制線路
16.正反轉點動、啟動控制電路
17.帶有點動的自動往返控制電路
18.異步電動機自鎖控制電路
19.異步電動機單相點動、啟動控制電路
20.三相異步電動機定子串電阻減壓啟動手動控制線路
21.三相異步電動機定子串電阻減壓啟動自動控制線路
22.接觸器控制雙速電動機的控制線路
23.時間繼電器控制雙速電機的控制線路
24.C620-1型車床控制電路
25.電動葫蘆控制電路
26.Y3150型滾齒機控制電路
27.電動葫蘆電路
28.Z3040搖臂鉆床電路
29.CA6140車床電路
30.并勵直流電機的起動
31.并勵直流電機的調速
32.并勵直流電機的正反轉
33.并勵直流電機的制動
(二)儀表照明實訓內容
34.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
35.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
36.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
37.日光燈線路的接線
38.聲控開關控制白熾燈電路的接線
39.觸摸延時開關控制白熾燈電路的接線
40.人體感應開關控制白熾燈電路的接線
41.單相電度表直接接線電路
42.單相電度表經電流互感器的接線電路
43.電壓表、電流表接線電路
44.萬能轉換開關的電壓表測量三相電壓接線
45.一只電流互感器用于單相回路的控制電路接線
46.三只電流互感器接成星形接線電路
47.三只電流互感器接成三角形接線電路
48.三相功率因數表的測量電路
49.三相三線有功電度表的接線電路
50.三相三線有功電度表經電流互感器的接線電路
51.三相四線有功電度表的接線電路
52.三相四線無功電度表經電流互感器的接線電路
53.三相四線無功電度表的接線電路
54.三相四線無功電度表經電流互感器的接線電路
55．工廠供電一次電氣接線模擬圖的認知
56.工廠供電模擬倒閘操作
（三）電工、電子技術綜合實訓
1.日光燈接線
2.單相整流裝置電路的組裝
3.并聯型硅穩壓管穩壓電路的組裝
4.串聯型晶體管穩壓電路的組裝
5.JS20單結晶體管時間繼電器
6.JSJ型晶體管時間繼電器
7.接近開關
8.微音放大電路的測試
9.智力競賽搶答器
10.依靠漏電流觸發的簡易交流開關電路
11.家用調光臺燈電路
（四）PLC、變頻器綜合實訓
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（2）PLC模擬控制應用實訓
4.數碼顯示控制
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15全自動洗衣機控制（具有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.四層電梯控制（實物）
22.加工中心控制（實物）
（3）PLC實物控制實訓
1.步進電機運動控制
2.直流電機控制
3.溫度PID控制（具有聲效功能）
（4）PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620車床電氣控制線路
6.C6130車床電氣控制線路
7.電動葫蘆電氣控制線路
（5）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量（電壓/電流）控制方式的變頻調速
8.瞬時停電啟動控制
9.PID變頻調速控制
10.PLC控制變頻器外部端子的電機正反轉
11.PLC控制變頻器外部端子的電機運行時間控制
12.基于PLC數字量控制方式的多段速
13.基于PLC通信方式的變頻器開環調速
14.基于PLC通信方式的速度閉環控制
15.變頻器恒壓供水系統的模擬

主要技術參數

裝置的配備
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
★(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管：IN5408四只
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
★（三）實驗室遠程管理系統軟件（需提供軟件著作權證書原件及現場演示）
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查，設備號查詢。
（四）實驗組件
★1、電工電氣及照明組件

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-01	電工實訓組件（一）	1件	掛板上裝有2只熱繼電器、5只交流接觸器（380V）、3只按鈕2只指示燈（6.3V），接線端子等（組件面板為鋁制面板烤漆）
2	DW-02	電工實訓組件（二）	1件	掛板上裝有3只螺旋式熔斷器、3P直插式熔斷器1只、1只低壓斷路器、2只時間繼電器、3只交流接觸器、2只按鈕、接線端子等（組件面板為鋁制面板烤漆）
3	DW-03	電工實訓組件（三）	1件	掛板上裝有3只螺旋式熔斷器、1只轉換開關、1只電磁閥、1只十字開關、4只行程開關等（組件面板為鋁制面板烤漆）
4	DW-17	電工實訓考核組件（六）	1件	提供直流電機工作電源、控制環節及Ia、If指示
5	DW-10	儀表照明實訓考核組件（一）	1件	提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1保、單相電度表1只（組件面板為鋁制面板烤漆）
6	DW-11	儀表照明實訓考核組件（二）	1件	提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只（組件面板為鋁制面板烤漆）
7	DW-12	儀表照明實訓考核組件（三）	1件	提供交流電流表3只、電流互感器3只（組件面板為鋁制面板烤漆）
8	DW-13	儀表照明實訓考核組件（四）	1件	提供交流電壓表1只、三相功率因數表1只、電壓指示切換開關1只（組件面板為鋁制面板烤漆）
9	DW-14	儀表照明實訓考核組件（五）	1件	提供三相三線有功電度表1只（組件面板為鋁制面板烤漆）
10	DW-15	儀表照明實訓考核組件（六）	1件	提供三相四線有功電度表1只（組件面板為鋁制面板烤漆）
11	DW-16	儀表照明實訓考核組件（七）	1件	提供三相四線無功電度表1只（組件面板為鋁制面板烤漆）
12	GPD-01	高低壓供配電原理組件	1件

2、PLC及變頻實訓演示模塊

序號	編號	控制對象實訓模塊	實訓教學目標
★1	PLC01	PLC主機掛箱	配西門子S7-200 CPU226主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，PC/PPI通訊編程電纜。隨機配置仿真教學軟件及工控組態軟件。
2	SX1	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
3	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
4	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
5	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
6	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
7	SX6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
8	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
9	SX8	機械手控制/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
10	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
11	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
★12	BP1	變頻器實訓掛箱	配置西門子MM420 0.37KW變頻器，帶有RS485通訊接口及BOP操作面板。
13	DJ01	電機導軌及光碼盤測速系統	含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好

3、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
4、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
★5、工業4.0仿真實訓軟件（需提供軟件著作權證書原件及現場演示）
軟件采用三維建模基于虛擬現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真
1）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
2）氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。
軟件中離線仿真13個回路包括：1、單作用氣缸的換向回路（a）2、雙作用氣缸的換向回路（a）3、單作用氣缸的速度控制回路（a）4、單作用氣缸的速度控制回路（b）5、雙作用氣缸單向調速回路（a）6、雙作用氣缸單向調速回路（b）7、雙作用氣缸的速度控制回路一 8、雙作用氣缸的速度控制回路二 9、壓力控制回路 10、計數回路 11、延時回路 12、用機械行程閥的單往復控制回路 13、過載保護回路。
離線、在線自動切換的15個回路包括：1、單作用氣缸的換向回路（b）2、雙作用氣缸的換向回路（b）3、速度換接回路4、緩沖回路5、互鎖回路6、用行程開關的單缸往復運動回路7、單缸連續往復動作回路8、直線缸、旋轉缸順序動作回路9、多缸順序動作回路10、雙缸同步動作回路11、四缸聯動回路12、卸荷回路13、或門型梭閥的應用回路14、快速排氣閥的應用回路15、高低壓切換控制回路。
（4）設置14路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
3）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
a) 多級高壓回路b) 減壓回路c) 先導式溢流閥缷荷回路d) 順序平衡回路e) 回油節流調速回路 f) 旁路節流調速回路 g) 液壓缸差動連接回路
h) 三位四通電磁換向閥換向回路 i) 液控單向閥鎖緊回路 j) 順序閥控制順序動作回路k) 壓力繼電器控制順序動作回路 l) 行程開關控制順序同步回路 m) 調速閥控制同步回路 n) 液壓馬達回油節流調速回路 o) 二位四通電磁閥換向回路 p) 手動閥換向回路 q) 速度換接回路 r) 二位二通缷荷
4）整個實訓室配置一套。
★6、電氣控制仿真軟件（需提供軟件著作權證書原件）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）電機及電氣三維元件裝配
（4）元器件檢測
（5）電氣電路仿真
（6）自動門仿真
（7）升降機仿真
（8）機床電氣實訓排故實訓
（9）儀器儀表的使用萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表
（10）機械手仿真
★7、維修電工職業資格考評軟件（需提供軟件著作權證書原件）
能進行電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
★8、自動化創新物聯網應用云平臺模塊（投標現場演示測試功能）
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
1）數據云系統上傳2）手機數據查詢3）歷史數據查詢4）數據分析統計5）郵箱報警6）微信報警7）微信反向控制8）二次開發
★（1）物聯網自動化應用軟件（正版軟件，投標文件中提供著作權證書原件）
1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過10V電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的郵箱地址或者微信推送報警信號，每臺設備對應設置一個微信賬號和一個郵箱賬號用于接受報警信號。
5）通過手機微信關注云平臺可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
6）終端畫面包含：（1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。（2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
8、電子線路按裝板：用于電子線路板調試時線路板的固定
9、直流并勵電動機DC220V/50W/2000r/min
10、三相鼠籠電動機AC380V（Y）/180W/1440r/min
11、三相鼠籠電動機AC380V（Y/△）/180W/1440r/min
12、雙速異步電動機AC380V（△/YY）/180W/1440r/min

附件：2.主要配件的技術參數和品牌型號

序號	名稱	單位	數量	技術參數	品牌
1.	維修電工實訓桌	臺	32	外形尺寸1600mm×700mm×820mm 鈑金噴塑，帶抽屜和全封閉式儲物柜	北京理工偉業或同檔次品牌
2.	實訓屏	臺	32	外形尺寸1580mm×280mm×770mm 鈑金噴塑，用于掛置實訓單元掛板	北京理工偉業或同檔次品牌
3.	電腦桌	套	32	外形尺寸600mm×490mm×800mm 鋁型材、面板、擋板、托盤	北京理工偉業或同檔次品牌
4.	電工實訓組件（一）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）掛板上裝有2只熱繼電器、5只交流接觸器（380V）、3只按鈕2只指示燈（6.3V），接線端子等	電氣原件品牌：上海人民成套或同檔次品牌
5.	電工實訓組件（二）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）掛板上裝有3只螺旋式熔斷器、3P直插式熔斷器1只、1只低壓斷路器、2只時間繼電器、3只交流接觸器、2只按鈕、接線端子等	電氣原件品牌：上海人民成套或同檔次品牌
6.	電工實訓組件（三）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）掛板上裝有3只螺旋式熔斷器、1只轉換開關、1只電磁閥、1只十字開關、4只行程開關	電氣原件品牌：上海人民成套或同檔次品牌
7.	電工實訓考核組件（六）	塊	32	外形尺寸：390mm×485mm×150mm（面板為鋁塑板噴繪）提供直流電機工作電源、控制環節及Ia、If指示	北京理工偉業或同檔次品牌或同檔次品牌
8.	儀表照明實訓考核組件（一）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1保、單相電度表1只	電氣原件品牌：上海人民成套或同檔次品牌
9.	儀表照明實訓考核組件（二）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只	電氣原件品牌：上海人民成套或同檔次品牌
10.	儀表照明實訓考核組件（三）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）提供交流電流表3只、電流互感器3只	電氣原件品牌：上海人民成套或同檔次品牌
11.	儀表照明實訓考核組件（四）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面質烤漆）提供交流電壓表1只、三相功率因數表1只、電壓指示切換開關1只	電氣原件品牌：上海人民成套或同檔次品牌
12.	儀表照明實訓考核組件（五）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）提供三相三線有功電度表1只	電氣原件品牌：上海人民成套或同檔次品牌
13.	儀表照明實訓考核組件（六）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）提供三相四線有功電度表1只	電氣原件品牌：上海人民成套或同檔次品牌
14.	儀表照明實訓考核組件（七）	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁質面板烤漆）提供三相四線無功電度表1只	電氣原件品牌：上海人民成套或同檔次品牌
15.	高低壓供配電原理組件	塊	32	外形尺寸：390mm×485mm×100mm（面板為鋁塑板噴繪）	北京理工偉業或同檔次品牌
16.	PLC主機掛箱	塊	32	配西門子S7-200 CPU226主機，集成數字量I/O（24路數字量輸入，16路數字量輸出）	西門子或同檔次品牌
17.	PLC實訓掛箱1	塊	32	外形尺寸：390mm×485mm×100mm（面板為PCB一次成型）包含搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光	北京理工偉業或同檔次品牌
18.	PLC實訓掛箱2	塊	32	外形尺寸：390mm×485mm×100mm（面板為PCB一次成型）自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機	北京理工偉業或同檔次品牌
19.	PLC實訓掛箱3	塊	32	外形尺寸：390mm×485mm×100mm（面板為PCB一次成型）機械手控制/自控成型機/加工中心	北京理工偉業或同檔次品牌
20.	PLC實訓掛箱4	塊	32	外形尺寸：390mm×485mm×100mm（面板為PCB一次成型）四層電梯/基礎實驗/中間繼電器	北京理工偉業或同檔次品牌
21.	變頻器實訓掛箱	塊	32	配置西門子MM420 0.37KW變頻器，帶有RS485通訊接口及BOP操作面板。	西門子或同檔次品牌
22.	電工、電子技術綜合實訓套件	套	32	1.單相整流裝置電路 2.并聯型硅穩壓管穩壓電路 3.串聯型晶體管穩壓電路 4.JS20單結晶體管時間繼電器電路 5.JSJ型晶體管時間繼電器電路 6.接近開關電路 7.微音放大電路 8.智力競賽搶答器電路 9.依靠漏電流觸發的簡易交流開關電路 10.家用調光臺燈電路	北京理工偉業或同檔次品牌
23.	電機導軌及光碼盤測速系統	套	32	含光碼盤測速系統1套，不銹鋼導軌1幅	北京理工偉業或同檔次品牌
24.	直流并勵電動機	臺	32	DC220V/50W/2000r/min	北京理工偉業或同檔次品牌
25.	三相鼠籠電動機	臺	32	AC380V（Y）/180W/1440r/min	北京理工偉業或同檔次品牌
26.	三相鼠籠電動機	臺	32	AC380V（Y/△）/180W/1440r/min	北京理工偉業或同檔次品牌
27.	雙速異步電動機	臺	32	AC380V（△/YY）/180W/1440r/min	北京理工偉業或同檔次品牌
28.	工控組態軟件	套	32		北京理工偉業或同檔次品牌
29.	工業4.0仿真實訓軟件	套	32		北京理工偉業或同檔次品牌
30.	實驗室遠程管理系統軟件	套	32		北京理工偉業或同檔次品牌
31.	電氣控制仿真軟件	套	32		北京理工偉業或同檔次品牌
32.	維修電工職業資格考評軟件	套	32		北京理工偉業或同檔次品牌
33.	自動化創新物聯網應用云平臺模塊	套	32		北京理工偉業或同檔次品牌
34.	物聯網自動化應用軟件	套	32		北京理工偉業或同檔次品牌

附件：3.儀器設備外觀

（一）安裝使用環境及附屬設施要求

項目	安裝所需條件	現狀	擬改進措施
房屋面積	150平米		無
水	學院給排水系統		無
電	學院電力系統		無
空調	控溫18-32℃		無

1. 輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：157×73×150cm3
5、贈送電腦：CPU處理器型號G3930,雙核、內存大于4G，硬盤500G，19.5英寸液晶顯示器，用于存放OA系統上的所有數據。OA辦公軟件對于個人電腦配置要求非常低，系統優化很好，能夠支持低網速下審批工作。

（二）儀器設備使用人員培訓計劃
1、第一次培訓為現場安裝調試培訓：
現場培訓：3-4名以上操作、維護、開發技術人員
培訓的目標：是讓用戶熟悉儀器的日常操作和維護;達到能獨立、熟練操作的程度
培訓內容為：基礎理論、條件設定、產品維護、上機實踐
培訓時間：應不少于4天，
評價標準：所培訓人員通過國家標準樣品考核合格。
2、第二次培訓安排在用戶使用儀器近半年后，在買方培訓中心應用實驗室培訓
培訓的目的：分析方法的建立和儀器的應用提高培訓，
培訓時間：每個月的上旬和下旬
培訓地點: 四川電子機械職業技術學院
培訓頻次：應不少于2天
3、第三次培訓在儀器安裝一年后，賣方工程師回訪用戶,并在現場進行提高培訓。
（三）實驗室文化建設

標示名稱	目的	對象
工作室名稱牌	明確各工作室名稱	門外掛牌。
工作室介紹宣傳掛板	明確設備所培養目標、方式、階段、典型工作任務等。	墻面或主體，顯而易見處懸掛或張貼。
電工實訓教學流程掛板	明確各工作任務操作流程。	室內
電工實訓教學管理制度掛板	明確工作室相關管理制度，對安全，責任、行為等方面加以強調	室內
8S管理掛板	明確8S管理內容提高學員自身素質修養。	室內
流程掛板	明確物料管理流程，設備操作流程等。	物料管理間。
區域掛板	明確各區域名稱，增強可視化管理	室內
室內警告標語	明確警告內容，增強預防意識。	室內
物料管理指示牌	明確物料管理間他人誤入，以加強對倉庫的管理	物料管理間
垃圾箱標志	明確垃圾箱位置及標志。加強可視化管理。	室內
耗材回收標志	明確耗材可回收利用位置及標志。加強可視化管理。	室內
工作室標語	增強防范意識，提高自身修養，根據各工作室不同，制作不同標語及勵志名言。	室內
安全提醒標志	提高安全防范意識，	各工作站
貨架管理標識	明確貨架位置，加強物料管理間管理	物料管理間貨架。

上一篇：工業機器人1+X證書試點項目建設方案
下一篇：自動化控制實驗室建設方案論證

關鍵詞：數控車床實訓設備實訓裝置教學儀器實驗設備教學設備實訓臺考核裝置實訓系統實驗裝置數控技術實訓考核技能實訓數控系統電氣控制實訓鑒定數控軟件實驗系統數控實訓電氣技術數控銑床高教設備職教設備實訓車床 PLC控制 PLC技術 PLC實驗變頻調速 PLC實訓單片機

久久麻豆精品国产,色欲婬乱视频综合网免费视频,精品国产AⅤ一区二区三区四川人,国产AV一二区精品,www.四虎色情.com

電工實驗實訓室建設方案論證報告
