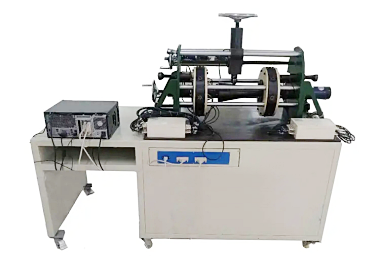

LG-SKZC01型 雙控滾動軸承性能測試分析實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-SKZC01型 雙控滾動軸承性能測試分析實驗臺結構新穎、系統科學、20路傳感信號輸出、可直接測量滾動體實際受力狀況，突破了滾動軸承滾動體實際受力信號傳輸的國內國際技術難題，居國內領先水平。該實驗臺由一對可移動的滾動軸承座、多維靈活調節的徑向加載系統、軸向加載系統、自動對中傳感系統、信號采集調控系統、專用測試軟件系統組成。可測量滾動軸承工作狀況下，滾動軸承滾動體對外圈的壓力及變化情況，滾動軸承在軸向載荷、徑向載荷作用下，滾動軸承徑向載荷分布變化情況；可直觀軸向加載對滾動軸承徑向載荷分布的特殊影響。可直接測量滾動軸承內部軸向載荷，軸向載荷和總軸向載荷以及它們之間的變化關系，并與理論計算結果進行比較分析。在動、靜載荷綜合作用時，測試分析滾動軸承組的綜合性能和*佳受力狀況。
LG-SKZC01型 雙控滾動軸承性能測試分析實驗臺為高等院校用于《機械設計》課程中滾動軸承綜合設計、性能測試分析而開發的開放型、創新型、設計綜合性實驗的*新型教學實驗設備；使高等學校教科書《機械設計》中滾動軸承這重要一章第一次有了現代化實驗設備，進一步完善了機械基礎實驗的系統性和完整性。
一、主要技術指標：
滾動軸承公稱直徑：D=50mm；
滾動軸承跨度：L=300mm；
總徑向載荷：P1=10000N；
總軸向載荷：P2=10000N；
左、右滾動軸承徑向載荷傳感器：5000N ；
左、右滾動軸承軸向載荷傳感器：10000N；
電機功率：N=180w；
外廓尺寸：500×1200×1200。
二、基本配置：
①滾動軸承：2種(圓錐滾子軸承， 深溝球軸承)；
②可移動的滾動軸承座：1對；
③滾動軸承、徑向加載裝置：1套；
(作用點位置可在0~130mm內任意調節)；
④ 滾動軸承徑向載荷傳感器：精度等級：0.05，
量 程：5000N，16個；
⑤總徑向載荷傳感器：量程：10000N，1個；
⑥軸向載荷傳感器：量程：10000N，3個；
⑦微型電機：YYJ90—180w，N=180 w，n=10 r.p.m；
⑧計算機測試軟件光盤 ：1個；
多媒體實驗教學軟件光盤：1個。
三、性能特點：
①配有一對可軸向移動的滾動軸承傳感器座；
②可直接測量滾子對外圈的壓力及變化情況(關鍵特點)；
③可任意調節徑向載荷受力點(0—130mm范圍)；
④可通過計算機測繪滾動軸承在軸向、徑向載 荷作用下軸承徑向載荷分布變化情況；
⑤可通過電腦測繪滾動體內、外圈載荷變化曲線；
⑥可直接測試并計算滾動軸承內部軸向載荷，軸向載荷與總
軸向載荷的關系，并與理論計算結果進行比較分析。
四、實驗內容：
①滾動軸承元件上的載荷分布及變化實驗；
②滾動軸承組合設計實驗；
③在軸向、徑向載荷作用下，滾動軸承徑向載荷分布變化情況；
④測試單個滾動軸承內部軸向載荷，軸向載荷與總軸向載荷的關系，并與 理論值進行比較分析。
